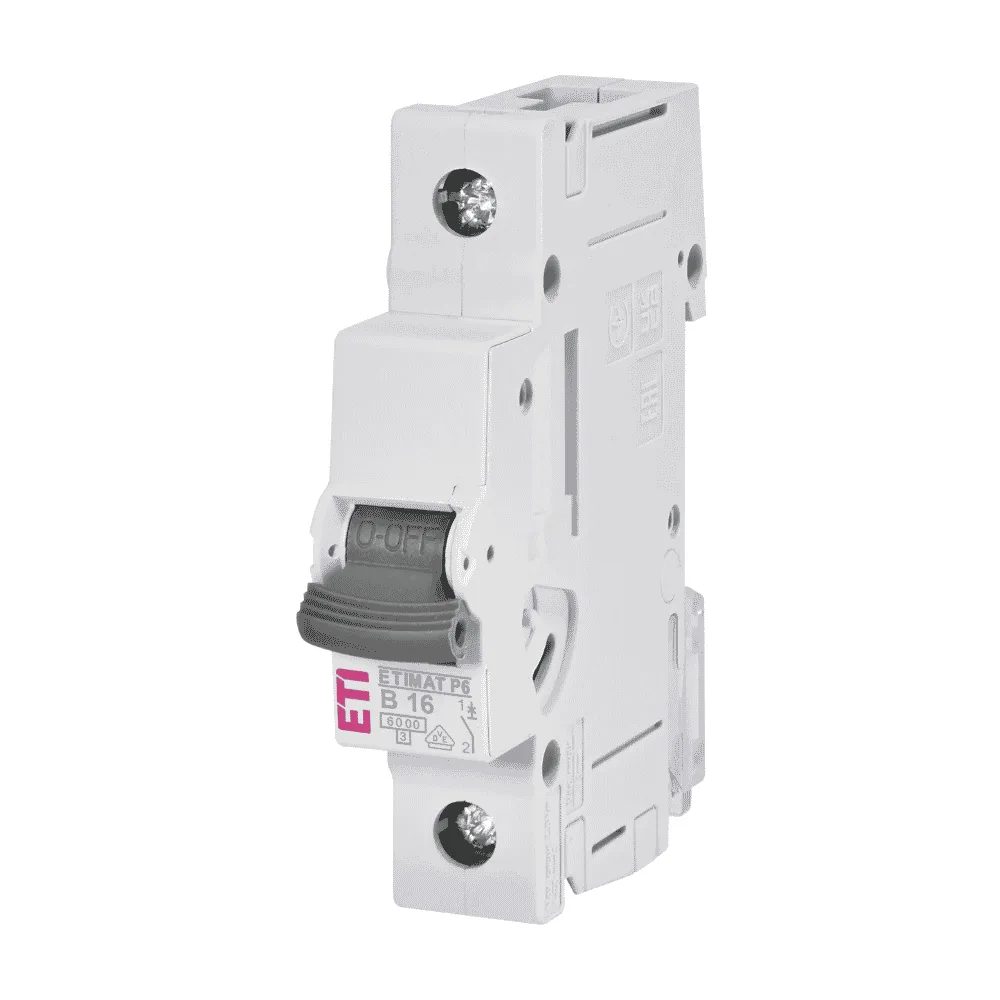

Siguranță automată 1P 16A, Curba B, 6kA, ETIMAT P6, ETI

Siguranța automată ETI ETIMAT P6 1p B16 este concepută pentru protejarea circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor. Modelul are un curent nominal de 16A, caracteristică de declanșare B și capacitate nominală de rupere la scurtcircuit de 6kA. Configurația cu un singur pol și lățimea de un modul permit integrarea în tablouri electrice modulare. Caracteristica B determină declanșarea magnetică rapidă la apariția unor curenți de scurtcircuit și este utilizată în circuite dimensionate corespunzător, care nu prezintă curenți mari la pornire. Alegerea protecției trebuie realizată în funcție de conductor, sarcină, impedanța buclei de defect și proiectul instalației. Caracteristici principale Curent nominal: 16A Caracteristică de declanșare: B Număr de poli: 1P Capacitate de rupere: 6kA Tensiune nominală: 240/415V AC Frecvență nominală: 50/60Hz Tensiune nominală de ținere la impuls: 6kV Secțiune acceptată a conductorului: 1–25mm² Lățime: un modul Grad de protecție: IP20 Montaj modular pe șină DIN Standarde: IEC/EN 60898-1 și IEC 60947-2 Rolul produsului Siguranța automată întrerupe circuitul atunci când curentul depășește limitele de funcționare admise, contribuind la protejarea conductoarelor și instalației împotriva: Suprasarcinilor Scurtcircuitelor Efectelor termice produse de supracurenți Produsul nu oferă protecție diferențială împotriva curenților de scurgere. Dacă proiectul instalației impune o asemenea protecție, trebuie utilizat un dispozitiv diferențial corespunzător. Aplicații Tablouri electrice rezidențiale Circuite de iluminat Circuite de prize dimensionate corespunzător Spații comerciale și administrative Tablouri secundare de distribuție Instalații electrice interioare Atenționări Alegerea curentului nominal și a caracteristicii de declanșare trebuie realizată în funcție de secțiunea conductoarelor, tipul consumatorilor și parametrii instalației. Întrerupătorul automat asigură protecție la suprasarcină și scurtcircuit, dar nu înlocuiește un dispozitiv de protecție diferențială. Instalarea și conectarea trebuie efectuate de personal calificat, cu alimentarea electrică deconectată și cu respectarea instrucțiunilor producătorului și a normelor aplicabile. Informații generale Producător ETI Familie ETIMAT P6 Model ETIMAT P6 1p B16 Cod ETI 001900010 Tip produs Întrerupător automat miniatural – MCB Caracteristici electrice Curent nominal 16A Caracteristică de declanșare B Număr de poli 1P Număr de poli protejați 1 Capacitate nominală de rupere 6kA Tensiune nominală 240/415V AC Frecvență nominală 50/60Hz Tensiune nominală de ținere la impuls Uimp 6kV Clasă de limitare a energiei Clasa 3 Montaj și caracteristici constructive Montaj Tablou modular, pe șină DIN Lățime modulară 1 modul Adâncime de instalare 70mm Secțiune conductori 1–25mm² Grad de protecție IP20 Temperatură ambientală de funcționare -40°C până la +70°C Greutate netă 92g Standarde și identificare Standarde declarate IEC/EN 60898-1, IEC 60947-2 Clasificare ETIM EC000042 Cod EAN produs 3838895917083
