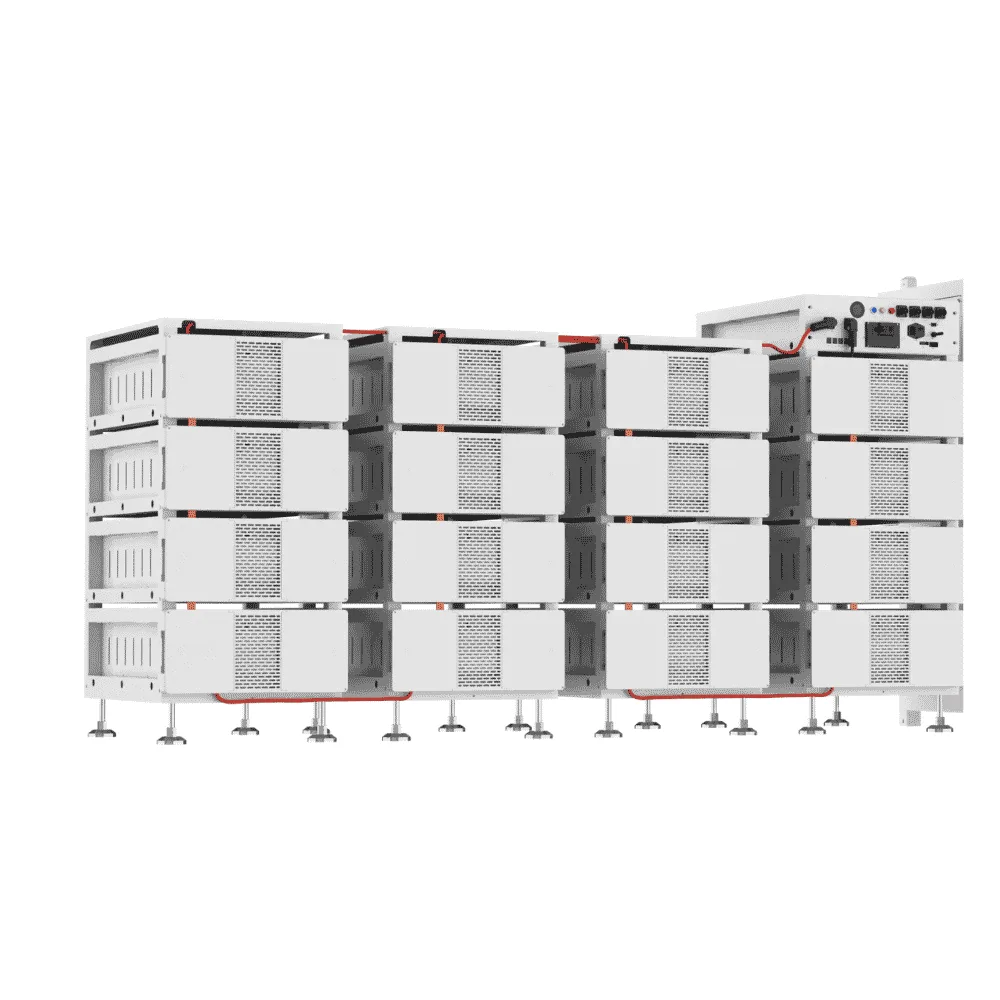

Kit Acumulatori High Voltage BOS-B 257.23kWh, Deye

Kitul Deye BOS-B Pro-A3 este o soluție modulară de stocare High Voltage, proiectată pentru sisteme energetice comerciale și industriale. Configurația include 16 module LiFePO4 conectate în serie, oferind o energie nominală totală de 257,23kWh și o energie utilizabilă de 231,51kWh, calculată la adâncimea de descărcare recomandată de 90%. Fiecare modul BOS-B-Pack16-A3 are o energie nominală de 16,08kWh, o capacitate de 314Ah și o tensiune nominală de 51,2V. Sistemul complet atinge o tensiune nominală de 819,2V și permite un curent maxim de încărcare sau descărcare de 180A. Sistemul utilizează unitatea de control High Voltage BOS-B-PDU-2-A pentru gestionarea modulelor, comunicarea cu PCS-ul și monitorizarea stării de încărcare și a eventualelor alarme. Managementul termic este realizat prin răcire inteligentă cu ventilatoare. BOS-B Pro-A3 este destinat integrării în soluțiile C&I ESS Deye cu PCS, MPPT și STS. Configurația finală trebuie stabilită în funcție de puterea sistemului, modul de funcționare on-grid sau off-grid și tensiunea circuitului fotovoltaic. Caracteristici principale Tehnologie LiFePO4 Sistem High Voltage pentru aplicații C&I 16 module conectate în serie Capacitate nominală totală: 257,23kWh Capacitate utilizabilă: 231,51kWh Tensiune nominală: 819,2V Curent maxim de încărcare și descărcare: 180A Comunicație TCP, RS485 și CAN Comunicație cu BMS-ul prin CAN Afișarea nivelului SOC și a codurilor de eroare Indicator pentru prezența tensiunii High Voltage Indicator pentru alarmele sistemului Răcire inteligentă cu ventilatoare Instalare pe rack-uri Grad de protecție IP20 Garanție de 10 ani Avantaje Capacitate ridicată de stocare Energia utilizabilă de 231,51kWh permite stocarea unei cantități importante de energie pentru consum ulterior, reducerea vârfurilor de sarcină sau asigurarea continuității consumatorilor compatibili. Construcție modulară Sistemul utilizează 16 module individuale, simplificând transportul, instalarea, monitorizarea și intervențiile tehnice. Management integrat Unitatea BOS-B-PDU-2-A gestionează conexiunile High Voltage, comunicarea cu echipamentele compatibile și transmiterea informațiilor despre acumulator. Durată mare de exploatare Producătorul indică peste 6000 de cicluri în condiții de 25±2°C, încărcare și descărcare la 0,5C și capacitate rămasă la sfârșitul vieții de minimum 70%. Aplicații recomandate Sisteme fotovoltaice comerciale și industriale Hale și unități de producție Depozite și centre logistice Centre comerciale și clădiri de birouri Reducerea vârfurilor de consum – peak shaving Optimizarea consumului în funcție de intervalul orar – TOU Limitarea exportului de energie Sisteme de alimentare pentru consumatori critici Microrețele și soluții energetice C&I Conținutul kitului 16 × module acumulator BOS-B-Pack16-A3, 16,08kWh fiecare 1 × unitate de control High Voltage BOS-B-PDU-2-A Structurile rack necesare configurației BOS-B Pro-A3 PCS-ul, modulul MPPT, modulul STS și celelalte echipamente prezentate în soluția C&I ESS nu sunt considerate incluse în acest kit decât dacă sunt menționate separat în oferta comercială. Pachetul de cabluri BOS-B-AP-A este prezentat de producător ca accesoriu pentru integrarea cu PCS-ul de 125kW. Includerea acestuia trebuie confirmată separat. Informații generale Producător Deye Model sistem BOS-B Pro-A3 Tip sistem Acumulator modular High Voltage Tehnologia acumulatorului LiFePO4 Aplicație Stocare comercială și industrială – C&I ESS Parametrii sistemului BOS-B Pro-A3 Număr module conectate în serie 16 module Energie nominală a sistemului 257,23kWh Energie utilizabilă a sistemului 231,51kWh Tensiune nominală a sistemului 819,2V Curent maxim de încărcare/descărcare 180A Adâncime de descărcare recomandată 90% Modul acumulator BOS-B-Pack16-A3 Energie nominală per modul 16,08kWh Tensiune nominală per modul 51,2V Capacitate nominală per modul 314Ah Curent maxim de încărcare/descărcare 180A Dimensiuni modul – L × A × Î 795,9 × 526 × 274,2mm Greutate aproximativă per modul 126kg Grad de protecție modul IP20 Temperatură de încărcare 0°C până la +55°C Temperatură de descărcare -20°C până la +55°C Temperatură de depozitare 0°C până la +35°C Unitate de control High Voltage BOS-B-PDU-2-A Domeniu tensiune de funcționare 200–1000V DC Curent nominal de încărcare/descărcare 180A Temperatură de funcționare -20°C până la +60°C Grad de protecție IP20 Alimentare auxiliară AC 220V AC ±10% / 2A Dimensiuni – L × A × Î 788,6 × 526 × 167,2mm Greutate 32kg Funcționare și comunicație Management termic Răcire inteligentă cu ventilatoare Afișaj SOC și coduri de eroare Porturi de comunicație TCP / RS485 / CAN Comunicație cu BMS-ul CAN Umiditate admisă 5–85% Altitudine maximă ≤3000m Grad de protecție al sistemului IP20 Locul instalării Montaj pe rack, în spațiu interior corespunzător Dimensiuni, durată de viață și certificări Dimensiuni sistem – L × Î × A 2150 × 1305 × 800mm Greutate aproximativă sistem 2240kg Durată de viață în cicluri ≥6000 cicluri la 25±2°C, 0,5C/0,5C și EOL 70% Garanție 10 ani Certificări menționate CE / IEC 62619 / IEC 62040 / UN 38.3 Compatibilitate și integrare Pentru o configurație cu 16 module, producătorul indică următoarele posibilități: 16 module pentru aplicații PCS on-grid sau off-grid; 16 module în configurație PCS + MPPT atunci când tensiunea în circuit deschis a modulului MPPT este de maximum 800V. Pentru alte configurații, fișa tehnică permite între 5 și 16 module conectate în serie, cu condiții diferite pentru funcționarea on-grid, off-grid și integrarea modulului MPPT. Compatibilitatea depinde de modelul PCS-ului, arhitectura sistemului, echipamentele MPPT și STS utilizate și versiunea de firmware. Recomandăm verificarea și proiectarea configurației înainte de achiziție. Atenționări Produsul este un sistem High Voltage și nu trebuie tratat ca un acumulator rezidențial independent. Funcționarea necesită integrarea cu PCS-ul și cu echipamentele de protecție, control și comunicație prevăzute în proiect. Gradul de protecție IP20 impune instalarea într-un spațiu interior tehnic, uscat, ventilat și protejat împotriva accesului neautorizat, apei, prafului și condensului. Dimensiunile, masa de aproximativ 2240kg și sarcina transmisă pardoselii trebuie luate în calcul la pregătirea amplasamentului. Energia utilizabilă este calculată pentru adâncimea de descărcare recomandată de 90%. Autonomia reală depinde de puterea consumatorilor, pierderile sistemului, temperatura de funcționare și limitele configurate. Instalarea, configurarea și punerea în funcțiune trebuie efectuate de personal calificat, cu respectarea instrucțiunilor producătorului și a normelor aplicabile.
