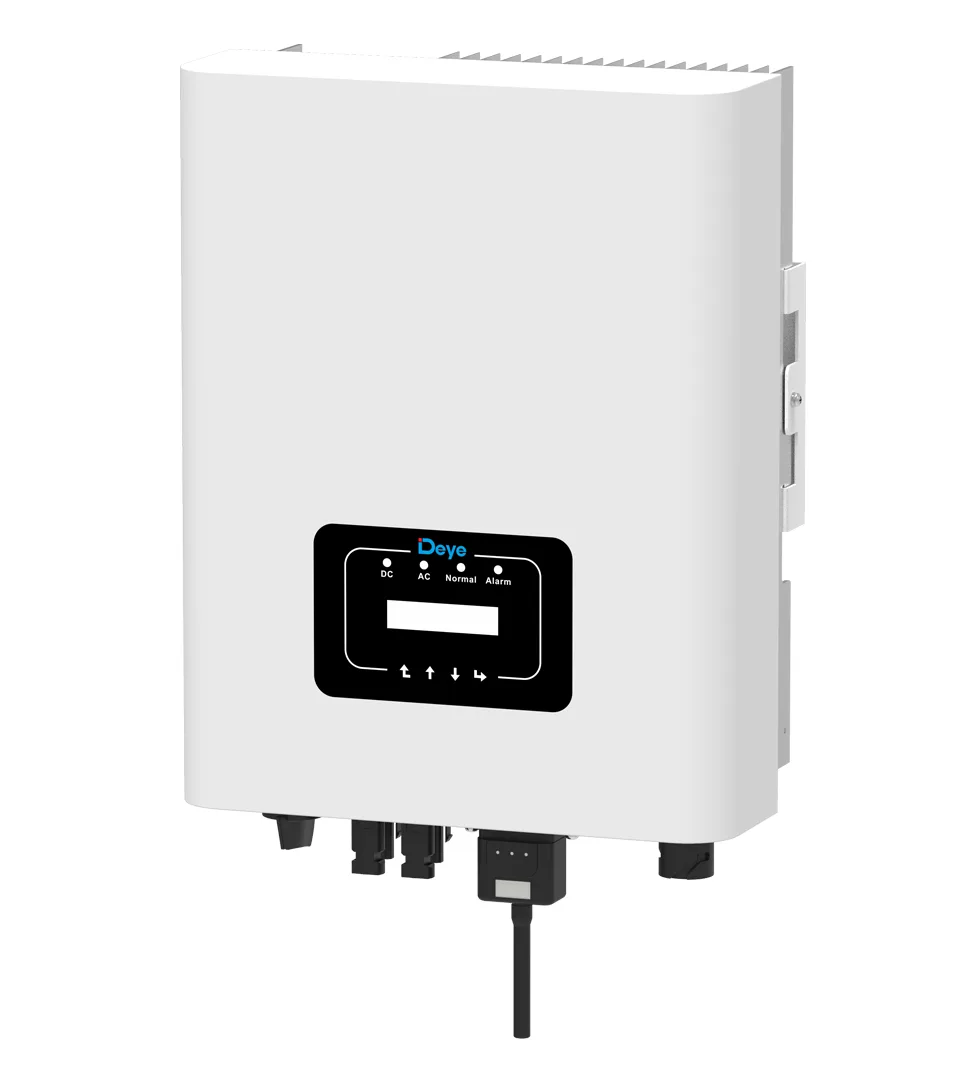

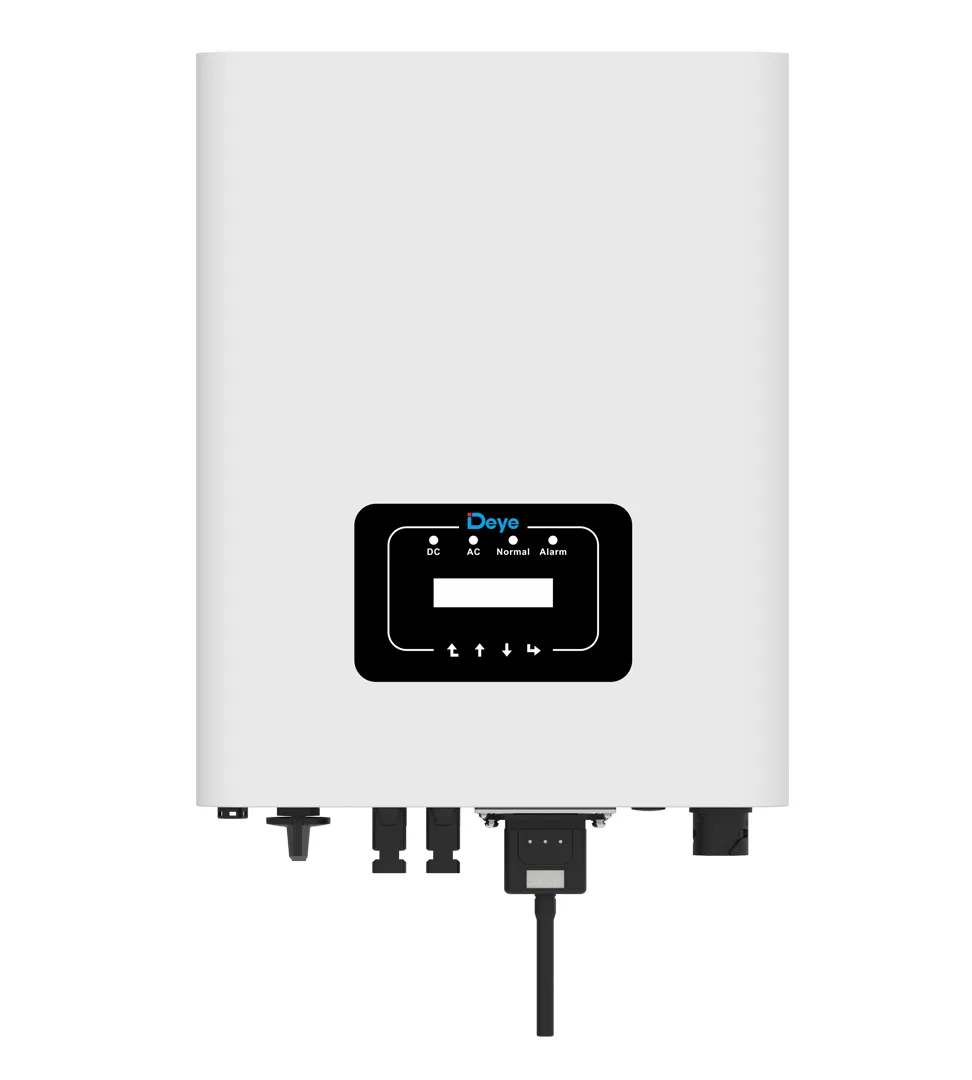

Invertor DEYE Ongrid 4kW Trifazat, SUN-4K-G06P3-EU-BM2-P1

Invertorul DEYE SUN-4K-G06P3-EU-BM2-P1 este destinat sistemelor fotovoltaice trifazate conectate la rețea. Furnizează o putere activă nominală de 4kW și permite conectarea unei puteri fotovoltaice de până la 6kW. Cele două trackere MPPT permit conectarea a două stringuri de panouri care pot avea orientări sau condiții de iluminare diferite. Domeniul MPPT de 120–1000V și tensiunea maximă de intrare de 1100V oferă flexibilitate la dimensionarea câmpului fotovoltaic. Modelul atinge o eficiență maximă de 98,1% și include protecții pentru circuitele DC și AC. Carcasa IP65, răcirea naturală și posibilitățile opționale de monitorizare permit utilizarea sa în instalații rezidențiale și comerciale de mici dimensiuni. Caracteristici principale Funcționare on-grid trifazată Putere nominală de ieșire de 4kW Putere maximă de intrare PV de 6kW Două trackere MPPT, cu câte un string pentru fiecare MPPT Curent maxim de intrare de 20A + 20A Funcție Zero Export Aplicație VSG Monitorizare inteligentă a stringurilor – opțional Funcție Anti-PID – opțional Protecție AFCI – opțional Protecție IP65 Răcire naturală Avantaje Gestionarea independentă a două stringuri Cele două trackere MPPT permit optimizarea separată a celor două intrări fotovoltaice, utilă atunci când panourile sunt instalate pe suprafețe cu orientări diferite. Flexibilitate la dimensionare Puterea maximă de intrare PV de 6kW permite supradimensionarea controlată a câmpului fotovoltaic față de puterea nominală de ieșire de 4kW. Funcționare eficientă și silențioasă Eficiența maximă de 98,1% contribuie la reducerea pierderilor de conversie, iar răcirea naturală elimină necesitatea unui ventilator. Protecții integrate Invertorul include protecție la polaritate inversă, supracurent, supratensiune, scurtcircuit, temperatură ridicată, curent rezidual și funcționare în regim insular. Aplicații recomandate Sisteme fotovoltaice rezidențiale trifazate Spații comerciale de mici dimensiuni Instalații fotovoltaice on-grid Sisteme cu panouri montate pe două orientări Aplicații în care este necesară limitarea exportului în rețea Informații generale Producător DEYE Model SUN-4K-G06P3-EU-BM2-P1 Tip invertor On-grid, trifazat Intrare fotovoltaică Putere maximă de intrare PV 6kW Tensiune maximă de intrare PV 1100V Tensiune de pornire 140V Domeniu de tensiune MPPT 120–1000V Tensiune nominală de intrare PV 600V Curent maxim de operare PV 20A + 20A Curent maxim de scurtcircuit PV 30A + 30A Trackere MPPT / stringuri per MPPT 2 / 1 + 1 Ieșire AC Putere activă nominală 4kW Putere aparentă maximă 4,4kVA Curent nominal la 380/400V 6,1A / 5,8A Curent maxim la 380/400V 6,7A / 6,4A Tensiune nominală / domeniu 220/380V, 230/400V; 0,85Un–1,1Un Conexiune la rețea 3L/N/PE Frecvență nominală / domeniu 50Hz / 45–55Hz; 60Hz / 55–65Hz Domeniu de reglare a factorului de putere 0,8 capacitiv – 0,8 inductiv Distorsiune armonică totală THDi <3% Curent injectat în componentă continuă <0,5% In Eficiență Eficiență maximă 98,1% Eficiență europeană 97,5% Eficiență MPPT >99% Protecții Protecții integrate Polaritate inversă DC, supracurent AC, supratensiune AC, scurtcircuit AC, protecție termică, monitorizarea impedanței de izolație și a componentei DC Protecție anti-insularizare Da Detecție curent rezidual Da Întrerupător DC Da Protecție la supratensiune Tip II DC / Tip II AC Protecție AFCI Opțională Comunicații și monitorizare Interfețe de comunicație RS485 / RS232 Monitorizare opțională GPRS / Wi-Fi / Bluetooth / 4G / LAN Caracteristici generale Temperatură de funcționare -25°C – +60°C, reducerea puterii peste 45°C Umiditate ambientală admisă 0–100% Altitudine maximă admisă 4000m Nivel de zgomot <45dB Grad de protecție IP65 Topologie Fără izolare galvanică Categorie de supratensiune OVC II DC / OVC III AC Dimensiuni 283 × 525 × 178mm, fără conectori și suporturi Greutate 11,5kg Tip răcire Răcire naturală Garanție indicată în fișa tehnică 5 ani Standarde Reglementări de rețea IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G98, G99, VDE-AR-N 4105 Standarde de siguranță și EMC IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 Compatibilitate și atenționări Acesta este un invertor on-grid și nu dispune de conexiune pentru acumulator sau de o ieșire dedicată pentru alimentarea consumatorilor în cazul întreruperii rețelei. Utilizarea funcției Zero Export necesită configurarea corespunzătoare și echipamentele de măsurare compatibile indicate de producător. Accesoriile pentru monitorizare prin GPRS, Wi-Fi, Bluetooth, 4G sau LAN sunt opționale. Disponibilitatea acestora trebuie verificată separat. Dimensionarea stringurilor trebuie realizată în funcție de valorile Voc, Vmp, Isc și Imp ale panourilor, temperaturile din zona instalării și limitele electrice ale fiecărui MPPT. Instalarea, configurarea și punerea în funcțiune trebuie efectuate de personal calificat, cu respectarea instrucțiunilor producătorului și a normelor aplicabile.
