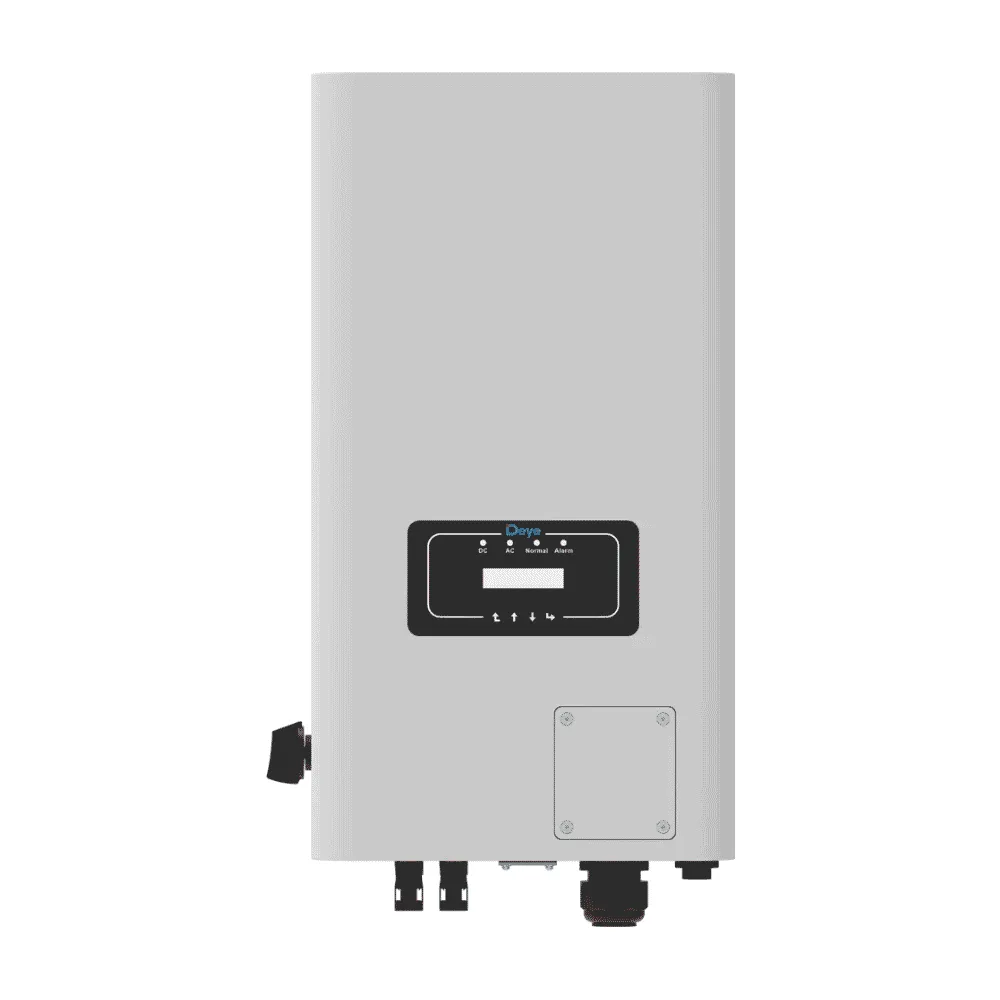

Invertor DEYE Ongrid 10kW Trifazat, SUN-10K-G06P3-EU-BM2-P1

Invertorul DEYE SUN-10K-G06P3-EU-BM2-P1 este proiectat pentru sistemele fotovoltaice trifazate conectate la rețeaua electrică. Furnizează o putere activă nominală de 10kW și permite conectarea unei puteri fotovoltaice de până la 15kW. Cele două trackere MPPT gestionează independent două stringuri de panouri, facilitând proiectarea instalațiilor în care panourile au orientări sau condiții de iluminare diferite. Fiecare MPPT acceptă un curent maxim de operare de 20A. Modelul atinge o eficiență maximă de 98,3% și dispune de protecții integrate pentru circuitele DC și AC. Carcasa IP65 și răcirea naturală permit utilizarea în diferite condiții de instalare, cu respectarea cerințelor producătorului. Caracteristici principale Funcționare on-grid trifazată Putere nominală de ieșire de 10kW Putere maximă de intrare PV de 15kW Două trackere MPPT Un string pentru fiecare MPPT Funcție Zero Export și aplicație VSG Monitorizare inteligentă a stringurilor – opțional Funcție Anti-PID – opțional Protecție AFCI – opțional Comunicații RS485 și RS232 Monitorizare GPRS, Wi-Fi, Bluetooth, 4G sau LAN – opțional Protecție IP65 Răcire naturală Avantaje Flexibilitate la configurarea panourilor Cele două trackere MPPT permit gestionarea separată a două grupuri de panouri fotovoltaice. Putere fotovoltaică de până la 15kW Posibilitatea supradimensionării controlate a câmpului fotovoltaic oferă flexibilitate la proiectarea instalației. Eficiență ridicată Eficiența maximă de 98,3% și eficiența MPPT de peste 99% contribuie la limitarea pierderilor de conversie. Protecții integrate Invertorul include protecție la polaritate inversă, supracurent, supratensiune, scurtcircuit, temperatură ridicată, curent rezidual și funcționare în regim insular. Aplicații recomandate Sisteme fotovoltaice rezidențiale trifazate Spații comerciale și birouri Instalații fotovoltaice on-grid Sisteme cu panouri montate pe două orientări Aplicații care necesită limitarea exportului în rețea Informații generale Producător DEYE Model SUN-10K-G06P3-EU-BM2-P1 SKU V-TAC 12663 Tip invertor On-grid, trifazat Intrare fotovoltaică Putere maximă de intrare PV 15kW Tensiune maximă de intrare PV 1100V Tensiune de pornire 140V Domeniu de tensiune MPPT 120–1000V Tensiune nominală de intrare PV 600V Curent maxim de operare PV 20A + 20A Curent maxim de scurtcircuit PV 30A + 30A Trackere MPPT / stringuri per MPPT 2 / 1 + 1 Ieșire AC Putere activă nominală 10kW Putere aparentă maximă 11kVA Curent nominal la 380/400V 15,2A / 14,5A Curent maxim la 380/400V 16,7A / 16A Tensiune nominală / domeniu 220/380V, 230/400V; 0,85Un–1,1Un Conexiune la rețea 3L/N/PE Frecvență nominală / domeniu 50Hz / 45–55Hz; 60Hz / 55–65Hz Domeniu de reglare a factorului de putere 0,8 capacitiv – 0,8 inductiv Distorsiune armonică totală THDi <3% Curent injectat în componentă continuă <0,5% In Eficiență Eficiență maximă 98,3% Eficiență europeană 97,8% Eficiență MPPT >99% Protecții Protecții integrate Polaritate inversă DC, supracurent AC, supratensiune AC, scurtcircuit AC, protecție termică, monitorizarea impedanței de izolație și a componentei DC Protecție anti-insularizare Da Detecție curent rezidual Da Întrerupător DC Da Protecție la supratensiune Tip II DC / Tip II AC Protecție AFCI Opțională Comunicații și monitorizare Interfețe de comunicație RS485 / RS232 Monitorizare opțională GPRS / Wi-Fi / Bluetooth / 4G / LAN Caracteristici generale Temperatură de funcționare -25°C – +60°C, reducerea puterii peste 45°C Umiditate ambientală admisă 0–100% Altitudine maximă admisă 4000m Nivel de zgomot <45dB Grad de protecție IP65 Topologie Fără izolare galvanică Categorie de supratensiune OVC II DC / OVC III AC Dimensiuni 283 × 525 × 178mm, fără conectori și suporturi Greutate netă 11,5kg Tip răcire Răcire naturală Garanție 5 ani Standarde Reglementări de rețea IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G98, G99, VDE-AR-N 4105 Standarde de siguranță și EMC IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 Compatibilitate și atenționări Acesta este un invertor on-grid și nu dispune de conexiune pentru acumulator sau de o ieșire dedicată pentru alimentarea consumatorilor în cazul întreruperii rețelei. Utilizarea funcției Zero Export necesită configurarea corespunzătoare și echipamentele de măsurare compatibile indicate de producător. Accesoriile pentru monitorizare prin GPRS, Wi-Fi, Bluetooth, 4G sau LAN sunt opționale și trebuie verificate separat. Dimensionarea stringurilor trebuie realizată în funcție de valorile Voc, Vmp, Isc și Imp ale panourilor, temperaturile din zona instalării și limitele electrice ale fiecărui MPPT. Instalarea, configurarea și punerea în funcțiune trebuie efectuate de personal calificat, cu respectarea instrucțiunilor producătorului și a normelor aplicabile.
