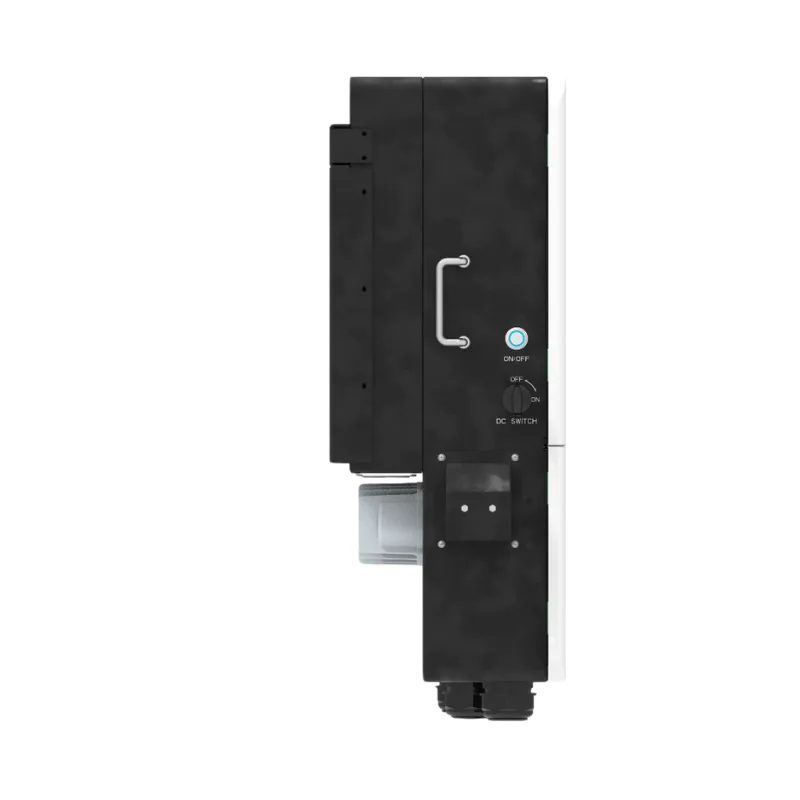

Invertor DEYE Hibrid 16kW Trifazat SUN-16K-SG05LP3-EU-SM2

DEYE SUN-16K-SG05LP3-EU-SM2 este un invertor hibrid trifazat de 16kW, proiectat pentru instalații fotovoltaice cu acumulatori de joasă tensiune. Cele două intrări pentru baterii de 40–60V și curentul maxim de încărcare/descărcare de 300A oferă flexibilitate pentru sisteme cu stocare destinate locuințelor mari, pensiunilor, birourilor, atelierelor și spațiilor comerciale. Echipamentul coordonează producția fotovoltaică, bateria, rețeaua și consumatorii. Funcția AC coupling permite integrarea într-o instalație fotovoltaică existentă, iar suportul pentru generator diesel adaugă o opțiune suplimentară de alimentare și stocare. Cele șase intervale programabile pentru încărcare și descărcare permit adaptarea funcționării la consum și la strategia energetică a utilizatorului.Cu o putere maximă de intrare PV de 25,6kW, două trackere MPPT și patru stringuri în configurație 2+2, modelul poate gestiona două orientări sau zone fotovoltaice distincte. Ieșirea trifazată 100% dezechilibrată permite furnizarea pe fiecare fază a până la 50% din puterea nominală. În regim off-grid, invertorul suportă pentru 10 secunde un vârf de putere de două ori mai mare decât puterea nominală. Caracteristici principale Invertor hibrid trifazat cu putere nominală de 16kW Compatibil cu baterii plumb-acid sau Li-ion de 40–60V Două intrări pentru baterii Curent maxim de încărcare și descărcare de 300A Două trackere MPPT și configurație 2+2 stringuri Șase intervale programabile pentru încărcarea/descărcarea bateriei AC coupling pentru integrare în sisteme fotovoltaice existente Maximum 10 invertoare în paralel pentru funcționare on-grid și off-grid Suport pentru baterii conectate în paralel Suport pentru stocarea energiei de la generator diesel Ieșire 100% dezechilibrată Comunicații Wi-Fi, RS485 și CAN Protecție IP65 Avantaje Putere potrivită pentru consumuri mai mari: cei 16kW pot susține aplicații trifazate rezidențiale mari și comerciale, în limitele proiectului. Încărcare și descărcare rapidă: curentul de până la 300A permite utilizarea eficientă a unui sistem de baterii dimensionat corespunzător. Producție solară bine valorificată: capacitatea de intrare PV de până la 25,6kW permite o dimensionare DC flexibilă, cu respectarea tuturor limitelor electrice. Consumatori distribuiți neuniform: funcția de ieșire dezechilibrată răspunde mai bine situațiilor în care sarcinile diferă de la o fază la alta. Control programabil: cele șase perioade de încărcare/descărcare ajută la optimizarea utilizării energiei. Sistem extensibil: funcționarea în paralel a până la 10 unități permite dezvoltarea ulterioară a instalației. Aplicații recomandate Locuințe mari cu alimentare trifazată Pensiuni, vile și clădiri rezidențiale Birouri și spații comerciale Ateliere și mici unități de producție Instalații noi cu stocare sau modernizarea sistemelor existente prin AC coupling Sisteme cu sursă de rezervă din generator Date tehnice Specificație Valoare Model SUN-16K-SG05LP3-EU-SM2 Tip Invertor hibrid trifazat Tip baterie Plumb-acid sau Li-ion Domeniu tensiune baterie 40–60V Număr intrări baterie 2 Curent maxim încărcare/descărcare 300A Strategie de încărcare Li-ion Adaptare automată la BMS Putere maximă de acces PV 32.000W Putere maximă de intrare PV 25.600W Tensiune maximă intrare PV 800V Tensiune de pornire 160V Domeniu tensiune MPPT 160–650V Tensiune nominală intrare PV 550V Curent maxim operațional intrare PV 36+36A Curent maxim de scurtcircuit PV 54+54A Trackere MPPT / stringuri per MPPT 2 / 2+2 Putere activă AC nominală 16.000W Putere aparentă AC maximă 17.600VA Curent AC nominal intrare/ieșire 24,3/23,2A Curent AC maxim intrare/ieșire 26,7/25,6A Curent maxim continuu AC bypass 70A Putere de vârf off-grid 2 × puterea nominală, 10 secunde Tensiune nominală intrare/ieșire 220/380V, 230/400V; 0,85Un–1,1Un; 3L+N+PE Frecvență rețea / domeniu 50Hz / 45–55Hz; 60Hz / 55–65Hz Domeniu reglare factor de putere 0,8 capacitiv – 0,8 inductiv THDi <3% din puterea nominală Curent injectat DC <0,5% In Eficiență maximă 97,6% Eficiență europeană 97,0% Eficiență MPPT >99% Afișaj LCD Comunicații Wi-Fi, RS485, CAN Temperatură de funcționare -40°C – +60°C; reducerea puterii peste 45°C Umiditate admisă 0–100% Altitudine admisă 3.000m Nivel de zgomot <60dB Grad de protecție IP65 Topologie Neizolat pe partea solară; izolat pe partea bateriei Categorie de supratensiune OVC II (DC), OVC III (AC) Dimensiuni carcasă (L × H × A) 456 × 750 × 268,5mm, fără conectori și console Greutate 51,9kg Răcire Răcire inteligentă cu aer Protecție la supratensiune Tip II (DC), Tip II (AC) Compatibilitate și integrare Invertorul acceptă baterii plumb-acid și Li-ion în domeniul 40–60V. Pentru bateriile Li-ion, strategia de încărcare se adaptează la BMS prin comunicația compatibilă. Compatibilitatea exactă depinde de modelul bateriei, protocolul BMS și versiunea de firmware. Recomandăm verificarea compatibilității înainte de achiziție.Configurația stringurilor trebuie calculată pentru a respecta tensiunea maximă de 800V, domeniul MPPT de 160–650V, curenții fiecărui tracker și comportamentul modulelor la temperaturile extreme ale amplasamentului. Protecții și siguranță Invertorul integrează protecție la inversarea polarității DC, protecție la supracurent pe ieșirea AC, protecție termică, protecție la supratensiune AC, protecție la scurtcircuit pe ieșirea AC, monitorizarea componentei DC, AFCI, protecție anti-islanding, întrerupător DC, detectarea impedanței de izolație și monitorizarea curentului rezidual. Protecția la supratensiune este de Tip II pe DC și Tip II pe AC. Standarde declarate de producător Reglementări de rețea: IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 Siguranță și EMC: IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 Dimensionarea, instalarea și punerea în funcțiune trebuie realizate de personal calificat, conform documentației DEYE și reglementărilor aplicabile.
