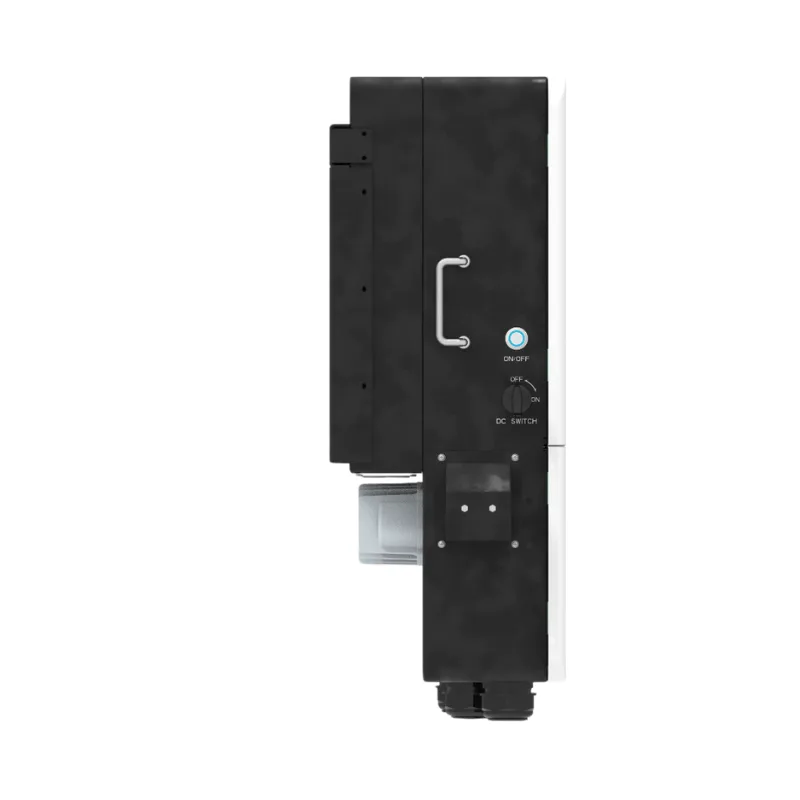

Invertor DEYE Hibrid 14kW Trifazat SUN-14K-SG05LP3-EU-SM2

DEYE SUN-14K-SG05LP3-EU-SM2 este un invertor hibrid trifazat de 14kW pentru sisteme fotovoltaice cu stocare în baterii de joasă tensiune. Arhitectura pentru baterii de 40–60V și cele două intrări dedicate permit realizarea unui sistem flexibil, potrivit pentru locuințe cu un consum energetic ridicat, pensiuni, birouri, ateliere și spații comerciale de mici dimensiuni. Invertorul gestionează energia produsă de panouri, bateria, rețeaua și consumatorii într-un singur echipament. Poate fi integrat prin AC coupling într-un sistem fotovoltaic existent și permite stocarea energiei provenite de la un generator diesel. Cele șase intervale programabile pentru încărcarea și descărcarea bateriei ajută la adaptarea sistemului la profilul de consum și la tarifele de energie.Modelul acceptă până la 22,4kW putere maximă de intrare PV și utilizează două trackere MPPT, fiecare cu două stringuri. În regim trifazat, ieșirea poate funcționa 100% dezechilibrat, fiecare fază putând furniza până la 50% din puterea nominală a invertorului. Pentru sarcini cu vârf de pornire, puterea off-grid poate ajunge temporar la de două ori puterea nominală, timp de 10 secunde. Caracteristici principale Invertor hibrid trifazat cu putere nominală de 14kW Compatibil cu baterii plumb-acid sau Li-ion de 40–60V Două intrări pentru baterii Curent maxim de încărcare și descărcare de 260A Două trackere MPPT și configurație 2+2 stringuri Șase intervale programabile pentru încărcarea/descărcarea bateriei Funcție AC coupling pentru modernizarea unui sistem fotovoltaic existent Posibilitate de conectare în paralel a maximum 10 invertoare pentru funcționare on-grid și off-grid Suport pentru conectarea mai multor baterii în paralel Suport pentru stocarea energiei de la generator diesel Ieșire trifazată 100% dezechilibrată Comunicații Wi-Fi, RS485 și CAN Grad de protecție IP65 Avantaje Mai multă flexibilitate în stocare: sistemul de baterii de joasă tensiune și cele două intrări facilitează configurarea unei capacități de stocare adaptate proiectului. Valorificarea mai bună a energiei solare: puterea PV supradimensionată față de puterea AC permite extinderea ferestrei zilnice de producție, cu respectarea limitelor tehnice ale stringurilor. Alimentare echilibrată în condiții reale: funcția de ieșire dezechilibrată gestionează mai bine consumatorii distribuiți neuniform între faze. Integrare într-un sistem existent: AC coupling permite adăugarea stocării și a funcțiilor hibride într-o instalație fotovoltaică deja realizată. Control adaptat programului de consum: cele șase intervale orare permit programarea încărcării și descărcării bateriei. Extindere ulterioară: până la 10 unități pot funcționa în paralel, în condițiile proiectării și configurării conforme cu documentația producătorului. Aplicații recomandate Locuințe trifazate cu un consum energetic ridicat Pensiuni și clădiri rezidențiale de mari dimensiuni Birouri, cabinete și spații comerciale Ateliere și mici aplicații comerciale Sisteme fotovoltaice noi sau modernizarea prin AC coupling a unui sistem existent Sisteme cu baterie și sursă suplimentară de energie din generator Date tehnice Specificație Valoare Model SUN-14K-SG05LP3-EU-SM2 Tip Invertor hibrid trifazat Tip baterie Plumb-acid sau Li-ion Domeniu tensiune baterie 40–60V Număr intrări baterie 2 Curent maxim încărcare/descărcare 260A Strategie de încărcare Li-ion Adaptare automată la BMS Putere maximă de acces PV 28.000W Putere maximă de intrare PV 22.400W Tensiune maximă intrare PV 800V Tensiune de pornire 160V Domeniu tensiune MPPT 160–650V Tensiune nominală intrare PV 550V Curent maxim operațional intrare PV 36+36A Curent maxim de scurtcircuit PV 54+54A Trackere MPPT / stringuri per MPPT 2 / 2+2 Putere activă AC nominală 14.000W Putere aparentă AC maximă 15.400VA Curent AC nominal intrare/ieșire 21,3/20,3A Curent AC maxim intrare/ieșire 23,4/22,4A Curent maxim continuu AC bypass 70A Putere de vârf off-grid 2 × puterea nominală, 10 secunde Tensiune nominală intrare/ieșire 220/380V, 230/400V; 0,85Un–1,1Un; 3L+N+PE Frecvență rețea / domeniu 50Hz / 45–55Hz; 60Hz / 55–65Hz Domeniu reglare factor de putere 0,8 capacitiv – 0,8 inductiv THDi <3% din puterea nominală Curent injectat DC <0,5% In Eficiență maximă 97,6% Eficiență europeană 97,0% Eficiență MPPT >99% Afișaj LCD Comunicații Wi-Fi, RS485, CAN Temperatură de funcționare -40°C – +60°C; reducerea puterii peste 45°C Umiditate admisă 0–100% Altitudine admisă 3.000m Nivel de zgomot <60dB Grad de protecție IP65 Topologie Neizolat pe partea solară; izolat pe partea bateriei Categorie de supratensiune OVC II (DC), OVC III (AC) Dimensiuni carcasă (L × H × A) 456 × 750 × 268,5mm, fără conectori și console Greutate 51,9kg Răcire Răcire inteligentă cu aer Protecție la supratensiune Tip II (DC), Tip II (AC) Compatibilitate și integrare Invertorul acceptă baterii plumb-acid și Li-ion în domeniul 40–60V. Pentru bateriile Li-ion, strategia de încărcare se adaptează la BMS prin comunicația compatibilă. Compatibilitatea exactă depinde de modelul bateriei, protocolul BMS și versiunea de firmware. Recomandăm verificarea compatibilității înainte de achiziție.Proiectarea stringurilor fotovoltaice trebuie realizată astfel încât tensiunea, curentul și puterea să rămână în limitele fiecărui MPPT, inclusiv în condițiile de temperatură minimă și maximă ale amplasamentului. Protecții și siguranță Invertorul integrează protecție la inversarea polarității DC, protecție la supracurent pe ieșirea AC, protecție termică, protecție la supratensiune AC, protecție la scurtcircuit pe ieșirea AC, monitorizarea componentei DC, AFCI, protecție anti-islanding, întrerupător DC, detectarea impedanței de izolație și monitorizarea curentului rezidual. Protecția la supratensiune este de Tip II pe DC și Tip II pe AC. Standarde declarate de producător Reglementări de rețea: IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 Siguranță și EMC: IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 Dimensionarea, instalarea și punerea în funcțiune trebuie realizate de personal calificat, conform documentației DEYE și reglementărilor aplicabile.
