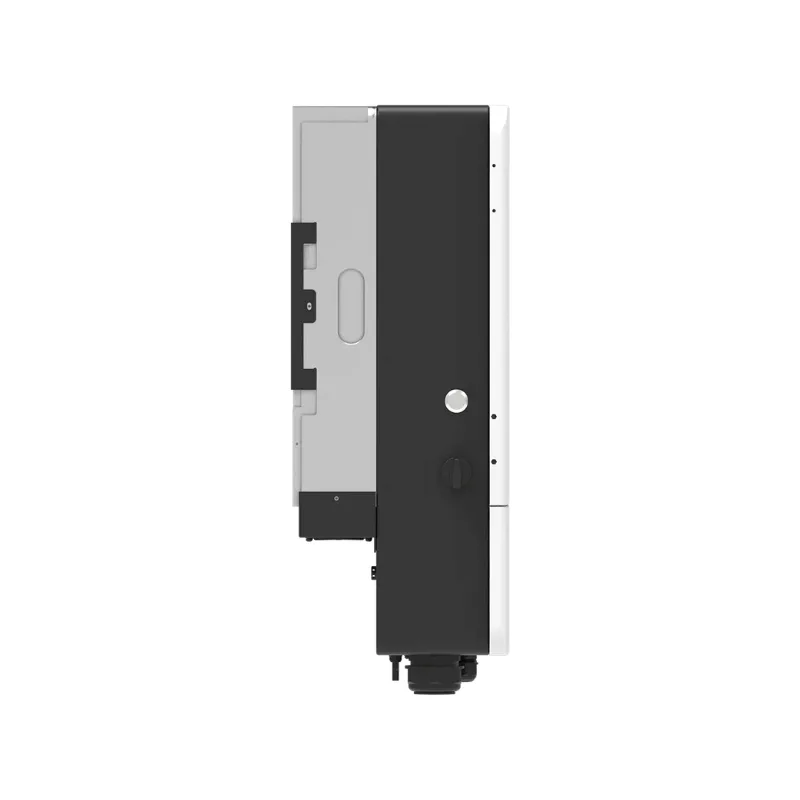

Invertor DEYE Hibrid 10kW Trifazat SUN-10K-SG05LP3-EU-SM2

Deye SUN-10K-SG05LP3-EU-SM2 este un invertor hibrid trifazat de 10 kW , conceput pentru integrarea producției fotovoltaice, stocării în baterii și alimentării consumatorilor într-un singur sistem. Invertorul funcționează cu baterii de joasă tensiune în intervalul 40–60 V , fiind compatibil cu baterii Li-ion sau plumb-acid. Pentru bateriile Li-ion, strategia de încărcare se adaptează sistemului BMS. Modelul de 10 kW permite un curent maxim de 210 A atât la încărcare, cât și la descărcare . Pe partea fotovoltaică, modelul permite conectarea unei puteri PV de până la 20.000 W , iar puterea maximă de intrare PV specificată este de 16.000 W . Tensiunea maximă de intrare PV este de 800 V , tensiunea de pornire este de 160 V, iar intervalul MPPT este de 200–650 V . Invertorul dispune de 2 trackere MPPT , cu o configurație de 2+2 stringuri . Curentul maxim de operare PV este de 26+26 A , iar curentul maxim de scurtcircuit este de 39+39 A . Date generale Model SUN-10K-SG05LP3-EU-SM2 Tip invertor Hibrid, trifazat Date intrare baterie Tip baterie Plumb-acid sau Li-ion Interval tensiune baterie 40–60 V Curent maxim de încărcare 210 A Curent maxim de descărcare 210 A Strategie încărcare Li-ion Auto-adaptare la BMS Număr intrări baterie 1 Date intrare fotovoltaică Putere PV maximă admisă 20.000 W Putere maximă intrare PV 16.000 W Tensiune maximă intrare PV 800 V Tensiune de pornire 160 V Interval tensiune MPPT 200–650 V Tensiune nominală intrare PV 550 V Curent maxim de operare PV 26 + 26 A Curent maxim de scurtcircuit PV 39 + 39 A Număr MPPT / stringuri per MPPT 2 / 2+2 Date intrare / ieșire AC Putere activă nominală AC 10.000 W Putere aparentă maximă AC 11.000 VA Curent nominal AC intrare / ieșire 15,2 / 14,5 A Curent maxim AC intrare / ieșire 16,7 / 16 A AC Passthrough continuu maxim 45 A Putere de vârf off-grid 2 × puterea nominală, timp de 10 secunde Tensiune nominală AC 220/380 V, 230/400 V Frecvență rețea 50 Hz (45–55 Hz) / 60 Hz (55–65 Hz) Conectare rețea 3L + N + PE THDi <3% Eficiență Eficiență maximă 97,6% Eficiență europeană 97,0% Eficiență MPPT >99% Protecții Protecții integrate Polaritate inversă DC, supracurent AC, protecție termică, supratensiune AC, scurtcircuit AC, monitorizare componentă DC, anti-islanding, întrerupător DC, detectarea impedanței de izolație și detectarea curentului rezidual AFCI Opțional Protecție la supratensiune Type II (DC) / Type II (AC) Comunicație și monitorizare Interfețe comunicație RS485 / RS232 / CAN Monitorizare GPRS / WiFi / Bluetooth / 4G / LAN (opțional) Caracteristici generale Temperatură de funcționare -40°C – +60°C (derating peste 45°C) Umiditate ambientală 0–100% Altitudine maximă 3.000 m Nivel zgomot ≤55 dB Grad de protecție IP65 Topologie Neizolată Tip răcire Răcire inteligentă cu aer Dimensiuni (L × H × A) 386 × 660 × 250 mm Greutate 35,2 kg Garanție producător 5 ani / 10 ani* * Perioada de garanție depinde de locația finală de instalare și de politica de garanție a producătorului. Pe partea AC, invertorul furnizează o putere activă nominală de 10.000 W și o putere aparentă maximă de 11.000 VA . Curentul nominal AC de intrare/ieșire este de 15,2/14,5 A , iar curentul maxim AC de intrare/ieșire este de 16,7/16 A . Conectarea la rețea este trifazată, în configurație 3L + N + PE , la tensiuni nominale de 220/380 V sau 230/400 V. Pentru funcționarea off-grid, invertorul poate furniza timp de 10 secunde o putere de vârf egală cu de două ori puterea nominală . Eficiența maximă ajunge la 97,6% , eficiența europeană este de 97% , iar eficiența MPPT depășește 99% . Invertorul integrează protecții pentru polaritate inversă DC, supracurent și supratensiune AC, scurtcircuit AC, temperatură, anti-islanding, monitorizarea componentei DC, detectarea impedanței de izolație și detectarea curentului rezidual. Protecția AFCI este disponibilă opțional, iar protecția la supratensiune este Type II pe DC și Type II pe AC . Pentru comunicație sunt disponibile interfețele RS485, RS232 și CAN , iar monitorizarea poate fi realizată prin GPRS, Wi-Fi, Bluetooth, 4G sau LAN, în funcție de opțiunile utilizate. Carcasa beneficiază de protecție IP65 , iar răcirea este realizată printr-un sistem inteligent de răcire cu aer. Dimensiunile invertorului sunt de 386 × 660 × 250 mm , fără conectori și suporturi, iar greutatea este de 35,2 kg . Instalarea, configurarea și punerea în funcțiune trebuie efectuate de personal calificat, cu respectarea instrucțiunilor producătorului și a normelor aplicabile.
